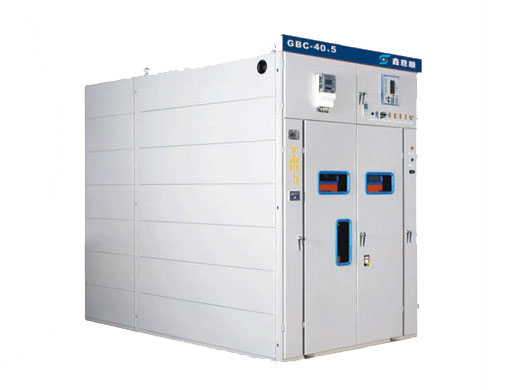

GBC-40.5手車式高壓開關柜
本開關設備為間隔式戶內成套設備，由柜體和手車兩部分組成。柜體采用角鋼及鋼板等焊接而成，柜體在設計和制造上保證了同類型、同規格手車的互換性，斷路器可配國產ZN12-40.5和ZN23-40.5真空斷路器。主要應用于發電廠、變電站及工礦企事業等變電場所使用。
技術參數
| 項目 | 單位 | 參數 | |||
| 額定電壓 | 40.5 | ||||
| 額定絕緣水平 | 1min工頻耐受電壓 | kv | 相間、相對地 | 隔離斷口 | |
| 95 | 115 | ||||
| 雷電沖擊耐受電壓 | 185 | 215 | |||
| 額定電流 | A | 1250、1600、2500 | |||
| 額定短時耐受電流（4s） | 20 | 25 | 31.5 | ||
| 額定峰值耐受電流 | KA | 50 | 63 | 80 | |
| 額定短路開斷電流 | 20 | 25 | 31.5 | ||
| 額定斷路關合電流（4s） | 50 | 63 | 80 | ||
| 防護等級 | IP2X | ||||
| 外形尺寸(寬×深×高) | mm | 1800×2000×2500 | |||
