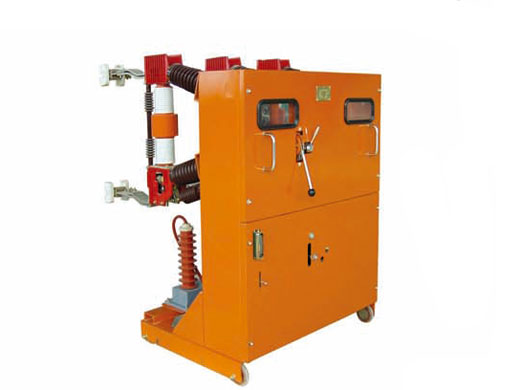

ZN23-40.5戶內高壓交流真空斷路器手車
ZN23-40.5戶內高壓交流真空斷路器采用彈簧操動機構，主回路采用空氣絕緣，配裝在移開式開關設備中。
推進機構才用手柄操作機構，省力、平穩、自鎖性能好。采用彈簧操動機構，一萬次操作內免維修。
技術參數
| 項目 | 單位 | 參數 | |||
| 額定電壓 | KV | 40.5 | |||
| 額定頻率 | HZ | 50/60 | |||
| 額定絕緣水平 | 1min工頻耐受電壓 | KV | 95 | ||
| 雷電沖擊耐受電壓 | 185 | ||||
| 額定電流 | A | 1250、1600、200 | |||
| 額定短時耐受電流（4s） | KA | 20 | 25 | 31.5 | |
| 額定峰值耐受電流 | 50 | 63 | 80 | ||
| 額定短路開斷電流 | 20 | 25 | 31.5 | ||
| 額定短路關合電流 | 50 | 63 | 80 | ||
| 額定操作順序 | O-0.3S-CO-180S-CO | ||||
| 額定短路開斷電流開斷次數 | 次 | 20 | |||
| 額定電容器組開斷電流 | A | 630 | |||
| 機械壽命 | 次 | 10000 | |||
