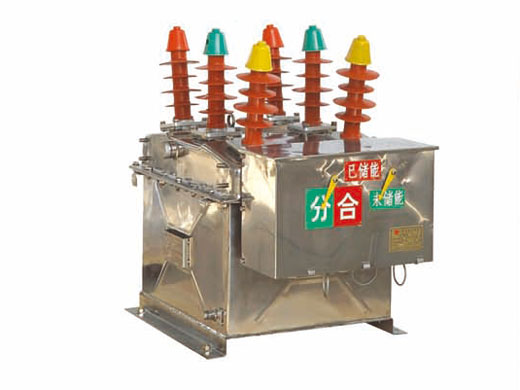

ZW8-12戶內高壓交流真空斷路器
ZW8-12戶外高壓交流真空斷路器用于交流50HZ、電壓12kv的三相電力系統，作為分?jǐn)?、關合負荷電流，具有過載及斷路保護功能，可根據需要配裝浪涌電流延時保護和加裝避雷器或隔離開關即斷路器與隔離開關組合等。
技術參數
| 項目 | 單位 | 參數 | ||||
| 額定電壓 | KV | 12 | ||||
| 額定絕緣水平 | 1min工頻耐受電壓 | 干試 | 42 | |||
| 濕試 | 34 | |||||
| 雷電沖擊耐受電壓 | 75 | |||||
| 額定短路開斷電流 | KA | 12.5 | 16 | 20 | ||
| 額定峰值耐受電流 | 32 | 40 | 50 | |||
| 額定短是耐受電流（4s） | 12.5 | 16 | 20 | |||
| 額定短路關合電流 | 32 | 40 | 50 | |||
| 額定操作順序 | 0-0.3s-CO-180S-CO | |||||
分閘時間 （分勵脫扣） | 高操作電壓 | A | 15-50 | |||
| 額定操作電壓 | 15-50 | |||||
| 低操作電壓 | 30-60 | |||||
| 合閘時間 | 25-50 | |||||
| 全開斷時間 | 小于等于100 | |||||
| 儲能電機額定輸入功率 | w | 小于等于250 | ||||
| 機械壽命 | 次 | 10000 | ||||
| 額定操作電壓及輔助回路額定電壓 | v | DC220、110、24 AC220、110、24 | ||||
ZW8-12戶內高壓交流真空斷路器
