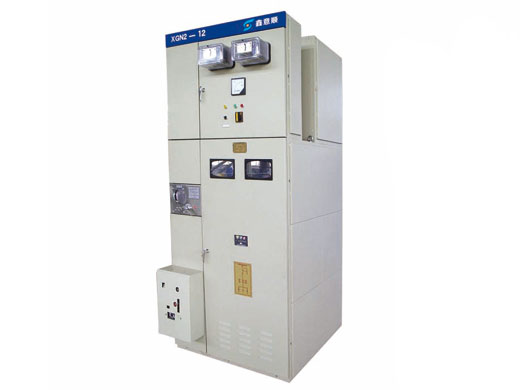

XGN2-12箱型固定式交流金屬封閉開關設備
XGN2-12箱型固定式交流金屬封閉開關設備柜體采用冷軋鋼板彎折后拴接或焊接而成，柜內主開關可選配ZN18、ZN65A、ZN63A、3AH等固定聯體式真空斷路器，上/下隔離開關采用GN30-12型，大電流隔離開關也可采用GN22或GN24型。開關設備適用于發電廠、變電站、工礦企事業單位等變配電場所。
技術參數
| 項目 | 單位 | 參數 | |||||
| 額定電壓 | kv | 12 | |||||
| 額定頻率 | HZ | 50/60 | |||||
| 額定絕緣水平 | 1min工頻耐受電壓 | kv | 42（隔離斷口：48） | ||||
| 雷電沖擊耐受電壓 | 75（隔離斷口：85） | ||||||
| 額定電流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | |||||
| 額定短時耐受電流（4s） | KA | 20 | 25 | 31.5 | 40 | 50 | |
| 額定峰值耐受電流 | 50 | 63 | 80 | 100 | 130 | ||
| 額定短路開斷電流 | 20 | 25 | 31.5 | 40 | 50 | ||
| 額定短路關合電流（4s） | 50 | 63 | 80 | 100 | 130 | ||
| 防護等級 | 外殼IP4X | ||||||
| 外形尺寸 （寬×深×高） | ≤1250A | mm | 1100×1300×2850 | ||||
| ≥1600A | 1200×1300×2850 | ||||||
| 架空進出線 | 深度為1800 | ||||||
