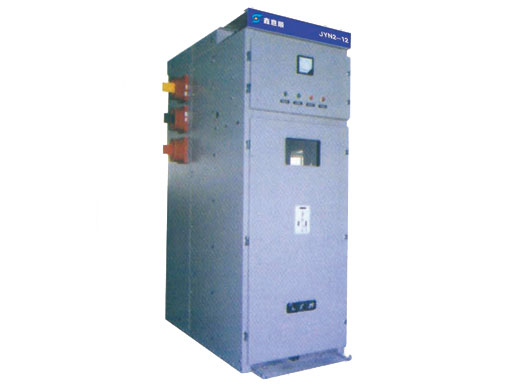

JYN2-12手車式交流金屬封閉開關設備
JYN2-12型金屬封閉移開式開關設備為三相交流50HZ，3.6-12KV單母線系統戶內成套設備，作為接受和分配網絡電能只用。
本開關柜有固定部分的柜體及可移開部分的手車兩部分組成。柜體又有儀表室、主母線室、電流互感室及手車室四個基本小室用緊固件拼裝而成。頂進線室與母線橋接按需要可用緊固件與柜件組成一體。上述各功能單元均用薄鋼板彎制成型材組焊成為獨立的框架結構。根據選用不同的功能單元，可組合成多變的主回路方案，具有電纜進出線、架空進出線及左右聯絡等功能。
技術參數
| 項目 | 單位 | 參數 | ||
| 額定電壓 | KV | 12 | ||
| 額定電流 | A | 630、1000、1250、1600、2500、3150 | ||
| 額定關合電流 | KA | 50 | 80 | 100 |
| 4秒熱穩定電流 | KA | 20 | 31.5 | 40 |
| 額定開斷電流 | KA | 20 | 31.5 | 40 |
| 防護等級 | IP2X | |||
外形尺寸 （寬×深×高） | mm | 1000×1500×2200 840×1500×2200 | ||
